Rơ le an toàn SRF-1119A là gì ?

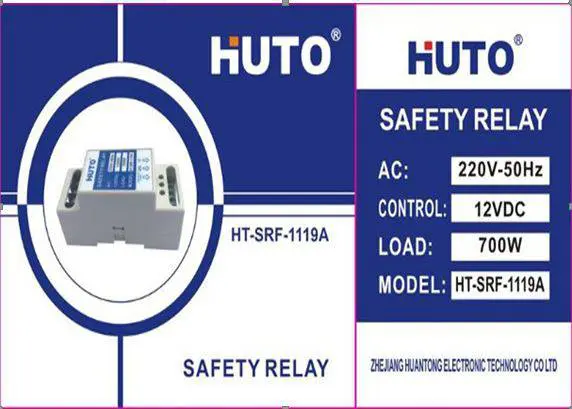

Rơ le an toàn SRF-1119A là thiết bị được thiết kế với mục đích kết hợp với các công tắc phao điện. Để điều khiển máy bơm đóng/ngắt tự động và an toàn hơn các đấu nối truyền thống.
Với điện áp đầu ra phao điện là 12VDC, dòng khoảng 50mA. (Thay vì điện áp ra phao 220VAC như cách đấu truyền thống) nên sản phẩm này cực kỳ an toàn cho người sử dụng. Loại bỏ được các nguy cơ do rò điện, hở điện…. Đồng thời còn làm tăng tuổi thọ của tiếp điểm phao.
Thông số sản phẩm zơ le
| STT | TIÊU CHUẨN |
ĐỊNH MỨC |
| 1 | Model | SRF-1119A |
| 2 | Chức năng thiết bị | Rơ le an toàn cho phao điện |
| 3 | Kiểu hoạt động | Liên tục |
| 4 | Điện áp ra phao điện | 12VDC |
| 5 | Điện áp nguồn đầu vào | 180-230VAC 50/60Hz |
| 6 | Công suất tải tối đa | 700W |
| 7 | Kích thước (DxRxC) mm | 90x38x60 |
Bảng chức năng thiết bị Zơ le
| STT | CHỨC NĂNG | HOẠT ĐỘNG |
| 1 | Kết nối điện áp 220V nguồn và cấp điện ra máy bơm | Cấp nguồn cho thiết bị và kết nối tiếp điểm rơ le đến phụ tải |
| 2 | Khối kết nối các tín hiệu điều khiển | Nối đến các phao điện bể ngầm và bể trên |
| 3 | Đèn báo nguồn điện | Sáng khi thiết bị được cấp nguồn |
| 4 | Đèn báo trạng thái phao dưới | Sáng khi bể dưới cạn nước |
| 5 | Đèn báo trạng thái phao trên | Sáng khi bể trên cạn nước
|
HƯỚNG DẪN SỬ DỤNG Huto SRF-1119A
Nguyên lý hoạt động và cách đấu nối với 1 phao trên bể chống chàn

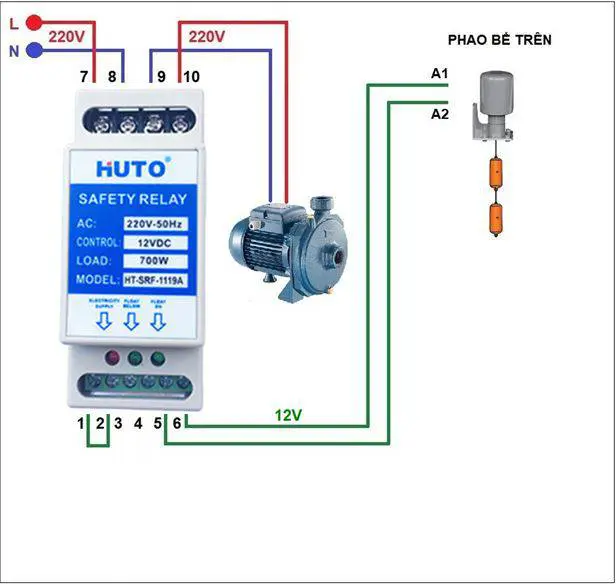

Khi bể trên vơi thì máy bơm sẽ tự động bơm nước lên, lúc này đèn Float On trên Rơ le sẽ sáng.
Nguyên lý hoạt động và cách đấu nối với 1 phao dưới bể chống cạn

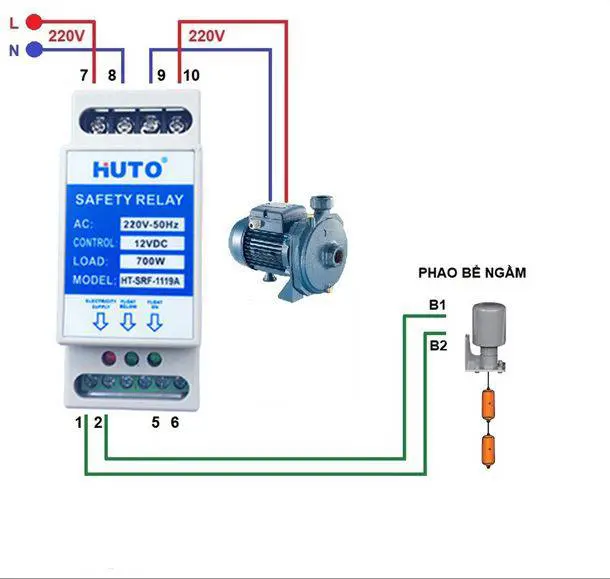

- Khi bể ngầm vơi thì máy bơm sẽ tự động bơm nước vào bể ngầm, lúc này đèn Float Below sẽ sáng.
- Chú ý đèn báo nguồn Electricity Supply màu đỏ lúc nào cũng phải sáng thì hệ thống mới hoạt động chính xác và ổn định. Nếu đèn báo nguồn không sáng thì quý khách cần kiểm tra lại nguồn điện cấp cho Rơ le nhé!
Nguyên lý hoạt động và cách đấu nối với 2 phao dưới bể chống cạn và phao trên chống chàn
- Sơ đồ này dùng cho ứng dụng bơm nước tự động từ bể ngầm lên bể trên.
- Khi bể ngầm đầy nước mà bể trên vơi nước thì máy bơm sẽ bơm nước lên bể trên, nếu bể ngầm vơi nước thì bơm sẽ không hoạt động.

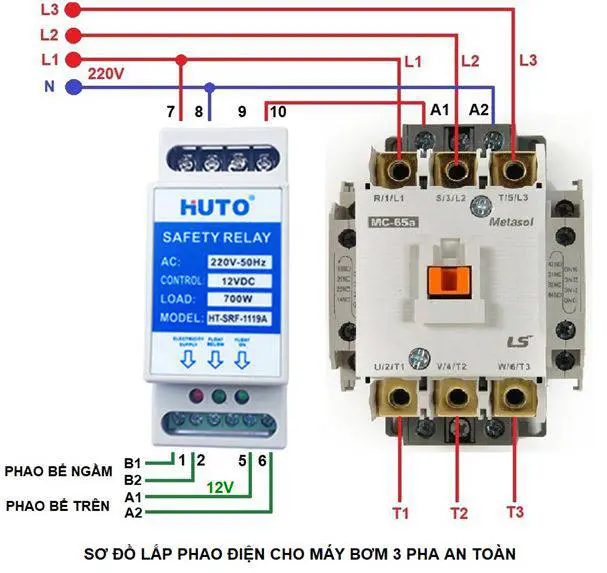

Nguyên lý hoạt động của Zơ le khi đấu nối với bơm công suất cao và bơm 3 pha/

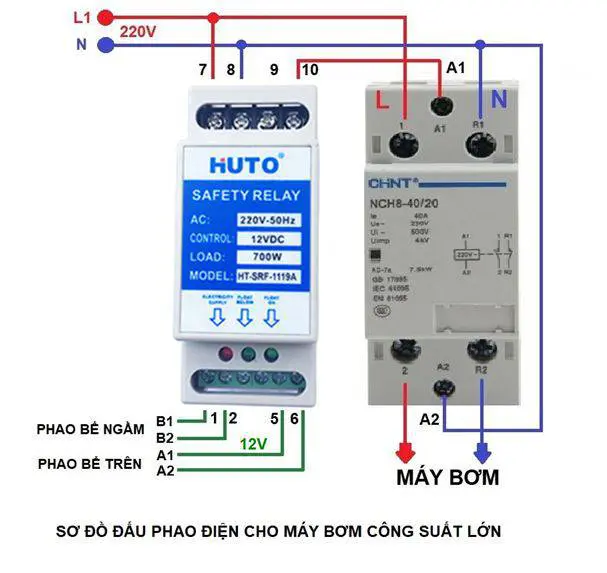

- Chú ý: Khi dùng với bơm công suất lớn thì nên lắp giữa Rơ le và máy bơm một Contactor để tránh hiện tượng đánh hồ quang giữa các tiếp điểm làm tiếp điểm nhanh hỏng
Các lưu ý quan trọng khi lắp đặt và sử dụng
- Chỉ thực hiện đấu nối thiết bị khi đảm bảo chắc chắn đã ngắt nguồn điện cung cấp.
- Không để thiết bị hoạt động trong điều kiện độ ẩm quá cao
- Không để nước vào thiết bị.
- Đấu nối đúng theo sơ đồ hướng dẫn, mọi cách đấu nối sai khác so với hướng dẫn của nhà sản xuất đều có thể gây hỏng hóc thiết bị và các sự cố cháy nổ nguy hiểm khác.
- Không sử dụng để đóng ngắt phụ tải có công suất quá công suất cho phép ghi trên thiết bị.
- Đối với các đầu nối dây phải sử dụng vặn ốc phù hợp với lực vừa phải tránh làm nhờn đầu ốc. Dây nối phải gọn gàng không được để chạm đầu các mối nối vào nhau.
- KIỂM TRA SỰ CỐ
| HIỆN TƯỢNG | KIỂM TRA | GIẢI QUYẾT |
| Đèn nguồn và các đèn khác không sáng | Kiểm tra dây nguồn nối vào, lưu ý sử đúng điện áp ghi trên thiết bị. Nếu điện áp quá cao Rơ le có thể bị cháy, nếu điện áp quá thấp Rơ le có thể không hoạt động | Vặn lại các đầu nối đảm bảo tiếp xúc tốt, và xem nguồn cấp vào có không, dây nguồn vào có đứt ngầm không. Nếu đã kiểm tra hết mà không được thì liên hệ nhà cung cấp. |
| Đèn báo trạng thái tiếp điểm sáng nhưng Rơ le không hoạt động | Kiểm tra điện áp nguồn nuôi thiết bị. Nếu điện áp thấp dưới 170V thì Rơ le có thể không đóng mạch | Đảm bảo thiết bị hoạt động ở đúng điện áp cho phép |
| Rơ le hoạt động nhưng tiếp điểm chân 9-10 không có điện ra | Kiểm tra các đầu nối ở chân 9-10 đảm bảo tiếp xúc tốt | Vặn lại các mối nối, kiểm tra nguồn vào. Nếu không được thì liên hệ nhà cung cấp |
