5 Bước Đấu Nối Aptomat Chống Giật Schneider RCBO An Toàn Nhất

Rate this post
Aptomat chống giật Schneider RCBO là giải pháp bảo vệ điện tối ưu, kết hợp đồng thời khả năng chống quá tải, ngắn mạch và chống dòng rò. Việc lắp đặt đúng kỹ thuật không chỉ kéo dài tuổi thọ thiết bị mà còn là “lá chắn” an toàn tuyệt đối cho tính mạng và tài sản của bạn. Bài viết này sẽ hướng dẫn chi tiết quy trình đấu nối chuẩn xác theo khuyến cáo từ chuyên gia Schneider Electric, giúp bạn tự tin vận hành hệ thống điện an toàn và hiệu quả nhất.
Cách đấu nối Aptomat chống giật Schneider RCBO an toàn nhất bao gồm việc xác định đúng đầu dây nguồn (thường ở phía trên) và dây tải (phía dưới). Sau đó, bạn cần kết nối chính xác dây nóng (L) và dây trung tính (N) vào các cực tương ứng đã được ký hiệu rõ ràng trên thân thiết bị. Việc tuân thủ nghiêm ngặt sơ đồ mạch điện từ nhà sản xuất giúp RCBO thực hiện tốt chức năng bảo vệ đa năng: ngăn ngừa giật điện do dòng rò và bảo vệ hệ thống khỏi sự cố quá tải hay chập mạch, đảm bảo an toàn cho cả hộ gia đình và công trình công nghiệp.
Đấu Nối Aptomat Chống Giật Schneider RCBO An Toàn

Tại sao cần sử dụng Aptomat chống giật Schneider RCBO cho nhà ở?

Trong hệ thống điện hiện đại, sự cố dòng rò là nguyên nhân hàng đầu gây ra các vụ tai nạn điện và hỏa hoạn. Khác với các loại MCB thông thường chỉ bảo vệ quá tải, dòng Schneider RCBO (như các mã Easy9 EZ9D hoặc Acti9 A9D) được tích hợp bộ cảm biến dòng dư siêu nhạy (thường là 30mA).
Khi có người chạm vào dây dẫn bị hở hoặc thiết bị bị rò điện, RCBO sẽ ngay lập tức ngắt mạch trong tích tắc (dưới 0.03 giây). Đây là thiết bị bắt buộc phải có cho các khu vực ẩm ướt như nhà tắm, bếp, hoặc hệ thống điện tổng của căn hộ để phòng ngừa rủi ro cháy nổ và đảm bảo an toàn tính mạng.
==> Tìm hiểu thêm về bảng giá thiết bị điện Schneider tại Kỳ Anh
dau-noi-Aptomat-chong-giat-Schneider-RCBO-An-toan-1

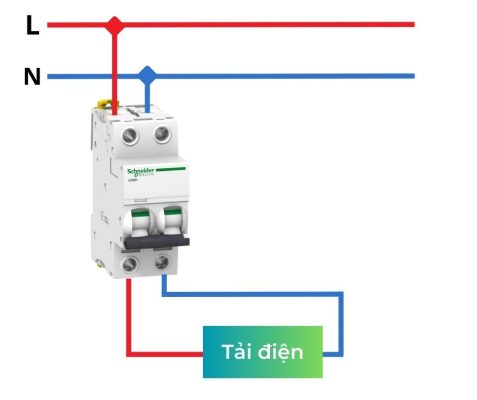

Sơ đồ Cách lắp Aptomat RCBO Schneider

Hướng dẫn 5 bước đấu nối Aptomat chống giật Schneider RCBO đúng kỹ thuật

dau-noi-Aptomat-chong-giat-Schneider-RCBO-An-toan-2
Các bước lắp đặt Aptomat chống giật Schneider
Để lắp đặt RCBO an toàn và bền bỉ, bạn cần thực hiện theo quy trình chuẩn sau đây:
• Bước 1: Ngắt nguồn điện tổng và kiểm tra an toàn. Trước khi bắt đầu, hãy đảm bảo nguồn điện cấp vào đã được ngắt hoàn toàn. Sử dụng bút thử điện để kiểm tra lại các đầu dây.
• Bước 2: Gắn RCBO vào thanh ray (DIN rail). Đặt thiết bị lên thanh ray trong tủ điện, nhấn nhẹ để ngàm giữ phía sau khớp chặt vào thanh ray, đảm bảo thiết bị không bị xê dịch.
• Bước 3: Đấu nối dây nguồn vào đầu vào (Line side). Thông thường, nguồn cấp sẽ đi vào phía trên của RCBO. Hãy đấu dây nóng vào cực “L” và dây trung tính vào cực “N”. Lưu ý vặn chặt vít để tránh hiện tượng hồ quang điện do tiếp xúc kém.
• Bước 4: Đấu nối dây tải vào đầu ra (Load side). Kết nối dây đi ra các thiết bị tiêu thụ điện vào các cực tương ứng ở phía dưới. Đảm bảo không đấu nhầm dây nóng và dây nguội giữa đầu vào và đầu ra.
• Bước 5: Kiểm tra và vận hành thử (Test). Sau khi cấp điện lại, nhấn nút “T” (Test) trên mặt trước của RCBO. Nếu thiết bị lập tức ngắt mạch, nghĩa là bạn đã đấu nối đúng kỹ thuật và chức năng chống giật đang hoạt động tốt.

Các dòng RCBO Schneider phổ biến nhất hiện nay

Dưới đây là bảng thông số tham khảo cho các dòng RCBO được tin dùng nhất tại Việt Nam năm 2026:
Dòng sản phẩm
Mã hàng tiêu biểu
Dòng định mức (In)
Dòng cắt (Icu)
Độ nhạy dòng rò
Easy9 RCBO
EZ9D34620
20A
4.5kA
30mA
Easy9 Slim RCBO
EZ9D33616
16A
4.5kA
30mA
Acti9 RCBO
A9D31625
25A
6kA
30mA
Acti9 iID K
A9R50225
25A
(RCCB)
30mA

Lưu ý quan trọng khi lắp đặt và sử dụng RCBO Schneider

• Lựa chọn đúng dòng định mức: In của RCBO phải phù hợp với công suất tổng của các thiết bị sau nó. Ví dụ, dòng 20A thường dùng cho khu vực bếp, trong khi 32A-40A phù hợp làm át tổng căn hộ.
• Kiểm tra định kỳ: Nhà sản xuất khuyến cáo nên nhấn nút “Test” mỗi tháng một lần để đảm bảo cơ cấu chống dòng rò vẫn hoạt động chính xác.
• Sử dụng hàng chính hãng: Chỉ mua sản phẩm tại các đại lý ủy quyền để nhận được chính sách bảo hành từ 1-3 năm và tránh nguy cơ mua phải hàng giả gây mất an toàn.
——————————————————————————–

FAQ – Những câu hỏi thường gặp về đấu nối RCBO Schneider

Q: RCBO Schneider có thể đấu nguồn từ dưới lên được không? A: Đa số các dòng RCBO Schneider được thiết kế để cấp nguồn từ phía trên. Việc đấu ngược nguồn có thể làm giảm hiệu quả bảo vệ hoặc gây hỏng thiết bị. Hãy luôn kiểm tra sơ đồ in trên thân máy trước khi đấu nối.
Q: Tại sao RCBO của tôi hay bị nhảy dù không có thiết bị nào đang sử dụng? A: Có thể hệ thống dây dẫn âm tường của bạn đang bị ẩm hoặc rò rỉ điện ra mặt tường. RCBO Schneider rất nhạy, nó sẽ ngắt ngay cả khi dòng rò rất nhỏ để đảm bảo an toàn.
Q: Dòng RCBO Slim (như EZ9D33) khác gì dòng thường? A: Dòng Slim có thiết kế mỏng (chỉ chiếm 1 module 18mm trong tủ điện), giúp tiết kiệm diện tích tối đa cho các tủ điện nhỏ mà vẫn đảm bảo đầy đủ chức năng bảo vệ như dòng RCBO tiêu chuẩn.
Q: Tôi nên chọn dòng cắt 4.5kA hay 6kA cho nhà ở? A: Đối với các hộ gia đình thông thường, dòng cắt 4.5kA của hệ Easy9 là đủ đáp ứng tiêu chuẩn an toàn. Với các biệt thự hoặc nhà phố gần trạm biến áp, bạn nên chọn dòng Acti9 với dòng cắt 6kA để tăng khả năng chịu đựng khi có sự cố ngắn mạch lớn.
