Cách Lắp Aptomat Chống Giật RCCB/RCBO Schneider Easy9 An Toàn

Rate this post
Việc bảo vệ an toàn điện cho gia đình là ưu tiên hàng đầu trong xây dựng hiện đại. Cách lắp Aptomat chống giật RCCB/RCBO Schneider Easy9 an toàn nhất chính là nắm vững sơ đồ đấu nối và lựa chọn đúng thiết bị phù hợp với công suất sử dụng. Bài viết này, được tư vấn bởi các chuyên gia từ Thiết bị điện Kỳ Anh, sẽ cung cấp cho bạn hướng dẫn chi tiết từ A-Z để tự tin lắp đặt hệ thống “lá chắn” bảo vệ tính mạng và tài sản cho ngôi nhà của mình.
Aptomat Chống giật Easy9 Schneider
Aptomat Chống giật Easy9 Schneider
Cách lắp Aptomat chống giật RCCB/RCBO Schneider Easy9 bắt đầu bằng việc ngắt nguồn điện tổng, sau đó gắn thiết bị lên thanh ray trong tủ điện. Tiếp theo, bạn thực hiện đấu nối dây nóng (L) và dây trung tính (N) vào các cực phía trên (đầu vào) và nối các cực phía dưới (đầu ra) đến tải tiêu thụ theo đúng ký hiệu in trên thân máy. Việc siết chặt các vít đấu nối và kiểm tra chức năng bằng nút “Test” định kỳ là bước bắt buộc để đảm bảo cơ cấu chống dòng rò hoạt động nhạy bén, giúp ngắt mạch ngay lập tức khi có sự cố, đảm bảo an toàn tuyệt đối cho hộ gia đình.

Aptomat chống giật Schneider EZ9 là gì và tại sao nên sử dụng?

Schneider Easy9 (EZ9) là dòng sản phẩm kinh tế được tập đoàn Schneider Electric (Pháp) thiết kế riêng cho các ứng dụng dân dụng. Đây là giải pháp kết hợp giữa tiêu chuẩn chất lượng Châu Âu khắt khe và mức giá thành hợp lý, phù hợp với đại đa số gia đình Việt Nam.
Trong hệ sinh thái Easy9, thiết bị chống dòng rò được chia làm hai loại chính:
• RCCB (EZ9R): Cầu dao chống dòng rò thuần túy. Thiết bị này chỉ có chức năng phát hiện rò điện và ngắt mạch để chống giật. Nó thường được lắp kết hợp với một MCB (Aptomat tép) để bảo vệ thêm quá tải và ngắn mạch.
• RCBO (EZ9D): Cầu dao bảo vệ tích hợp. Đây là dòng sản phẩm “tất cả trong một”, vừa chống dòng rò, chống giật, vừa bảo vệ hệ thống khỏi sự cố quá tải và chập mạch. Đặc biệt, Schneider còn cung cấp dòng EZ9 Slim RCBO với kích thước siêu mỏng (chỉ 18mm), giúp tiết kiệm diện tích tủ điện tối đa.
Việc lắp đặt dòng EZ9 giúp ngăn ngừa các tai nạn điện giật do thiết bị rò rỉ (như bình nóng lạnh, máy giặt) và giảm thiểu rủi ro cháy nổ do dòng điện dư gây ra.

Bảng thông số kỹ thuật và giá tham khảo dòng Schneider EZ9 (Cập nhật 2026)

Dưới đây là bảng tổng hợp các mã hàng phổ biến nhất để bạn dễ dàng lựa chọn thiết bị phù hợp với nhu cầu:
Loại thiết bị
Mã hàng tiêu biểu
Dòng định mức (In)
Dòng cắt (Icu)
Giá tham khảo (VNĐ)
RCCB 2P
EZ9R36240
40A
(Dòng rò 30mA)
1.072.500
RCCB 4P
EZ9R36463
63A
(Dòng rò 30mA)
2.380.400
RCBO 1P+N
EZ9D34620
20A
4.5kA
841.500
RCBO Slim
EZ9D33616
16A
4.5kA
858.000
RCBO Slim
EZ9D33632
32A
4.5kA
1.006.500
Aptomat chống giật EZ9
Aptomat chống giật EZ9
Lưu ý: Đơn giá trên là giá niêm yết tham khảo, để nhận chiết khấu cao nhất cho công trình, quý khách nên liên hệ trực tiếp các đại lý như Thiết bị điện Kỳ Anh.
——————————————————————————–

Cách Lắp Aptomat Chống Giật RCCB/RCBO Schneider Easy9

Chuẩn bị dụng cụ trước khi lắp đặt Aptomat chống giật

Để quá trình lắp đặt diễn ra thuận lợi và đúng kỹ thuật, bạn cần chuẩn bị đầy đủ các vật dụng sau:
1. Thiết bị bảo vệ: RCCB hoặc RCBO Schneider EZ9 phù hợp với công suất tổng của mạch.
2. Tủ điện: Tủ điện nhựa âm tường (như dòng Mini Pragma hoặc Resi9 MP) đã gắn sẵn thanh ray DIN rail.
3. Dụng cụ cầm tay: Tua vít dẹp và bake, kìm tuốt dây, kìm cắt, bút thử điện.
4. Vật tư phụ: Đầu cosse (nếu có), nhãn dán đánh dấu dây dẫn.

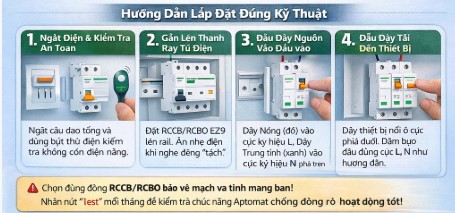

Hướng dẫn 5 bước lắp đặt Aptomat chống giật Schneider EZ9 đúng kỹ thuật

Hướng dẫn lắp đặt Aptomat chống giật
Hướng dẫn lắp đặt Aptomat chống giật

Bước 1: Ngắt nguồn điện và kiểm tra an toàn

Trước khi thực hiện bất kỳ thao tác nào, hãy ngắt cầu dao tổng của ngôi nhà. Sử dụng bút thử điện kiểm tra lại tất cả các đầu dây chờ để đảm bảo không còn điện năng chạy qua. Đây là quy tắc “vàng” không thể bỏ qua để đảm bảo an toàn tính mạng.

Bước 2: Gắn thiết bị lên thanh ray (DIN rail)

Đặt RCCB/RCBO EZ9 vào thanh ray trong tủ điện. Schneider thiết kế ngàm giữ thông minh ở phía sau thiết bị; bạn chỉ cần nhấn nhẹ cho đến khi nghe tiếng “tạch” là thiết bị đã được cố định chắc chắn. Hãy sắp xếp các Aptomat theo thứ tự từ trái qua phải: Aptomat tổng -> Chống sét lan truyền (SPD) -> Các nhánh phụ.

Bước 3: Đấu nối dây nguồn vào đầu vào (Line side)

Thông thường, nguồn cấp sẽ đi vào các cực phía trên của Aptomat.
• Đấu dây nóng (thường là màu đỏ hoặc nâu) vào cực có ký hiệu L.
• Đấu dây trung tính (thường là màu xanh) vào cực có ký hiệu N.
• Lưu ý: Đối với dòng RCCB, việc đấu đúng cực N là vô cùng quan trọng để bộ cảm biến dòng dư hoạt động chính xác.

Bước 4: Đấu nối dây tải ra thiết bị (Load side)

Các cực phía dưới sẽ được nối đến các thiết bị tiêu thụ điện hoặc các tầng, các phòng.
• Tương tự như bước trên, dây nóng đi ra tải nối với cực L phía dưới.
• Dây trung tính đi ra tải nối với cực N phía dưới. Đảm bảo các đầu dây được tuốt vỏ vừa đủ (khoảng 10-12mm), đưa sâu vào trong cực đấu và vặn vít thật chặt. Tiếp xúc kém là nguyên nhân hàng đầu gây phát nhiệt và cháy nổ tủ điện.

Bước 5: Vận hành thử và kiểm tra chức năng

Sau khi kiểm tra lại toàn bộ sơ đồ đi dây, hãy cấp điện lại cho hệ thống.
• Gạt lẫy Aptomat lên vị trí ON.
• Nhấn nút “T” (Test) trên mặt trước của thiết bị. Nếu Aptomat lập tức nhảy về vị trí OFF, điều đó chứng tỏ chức năng chống dòng rò đang hoạt động tốt và bạn đã lắp đặt đúng kỹ thuật.
——————————————————————————–

Những lưu ý quan trọng khi chọn mua và sử dụng dòng EZ9

• Lựa chọn dòng định mức (A): Bạn nên tính toán tổng công suất các thiết bị trong mạch. Ví dụ, với khu vực bếp có lò vi sóng và bếp từ, nên chọn RCBO 25A hoặc 32A. Với bình nóng lạnh, dòng 16A hoặc 20A là phù hợp.
• Độ nhạy dòng rò: Đối với hộ gia đình, luôn chọn loại có độ nhạy 30mA để bảo vệ con người. Loại 300mA chỉ dùng cho mục đích chống cháy nổ tại các tủ điện tổng lớn.
• Kiểm tra định kỳ: Nhà sản xuất khuyến cáo người dùng nên nhấn nút “Test” mỗi tháng một lần để đảm bảo cơ cấu cơ khí bên trong không bị kẹt và luôn sẵn sàng ngắt mạch khi có sự cố thực tế.
• Sử dụng hàng chính hãng: Tránh mua hàng trôi nổi không rõ nguồn gốc. Thiết bị điện giả có thể không ngắt mạch khi xảy ra sự cố, gây nguy hiểm cực lớn.

Tại sao nên mua hàng tại Thiết bị điện Kỳ Anh?

Thiết bị điện Kỳ Anh là đơn vị phân phối chính thức các sản phẩm Schneider Electric tại Việt Nam, cam kết mang đến giá trị tốt nhất cho khách hàng:
• Hàng chính hãng 100%: Đầy đủ giấy tờ CO/CQ, tem nhãn sắc nét, số series kiểm tra được trên hệ thống.
• Chiết khấu hấp dẫn: Luôn có mức giá tốt nhất cho các nhà thầu thi công, thợ điện và khách hàng lẻ.
• Bảo hành dài hạn: Chính sách bảo hành từ 1 đến 3 năm, hỗ trợ lỗi 1 đổi 1 nhanh chóng.
• Giao hàng hỏa tốc: Hỗ trợ giao nhanh trong ngày tại khu vực Hà Nội và vận chuyển an toàn toàn quốc.
• Tư vấn chuyên sâu: Đội ngũ kỹ thuật giàu kinh nghiệm sẵn sàng hỗ trợ bạn lựa chọn mã hàng và hướng dẫn đấu nối 24/7.
Thông tin liên hệ mua hàng:
• Hotline/Zalo: 093 4487 111 (Mr. Kỳ)
• Địa chỉ: Ngách 1 ngõ 15b Tả Thanh Oai, Đại Thanh, Hà Nội.
• Email: thietbidienkyanh@gmail.com
——————————————————————————–

FAQ – Những câu hỏi thường gặp về Aptomat chống giật Schneider EZ9

1. Sự khác biệt giữa EZ9 RCBO thông thường và EZ9 Slim RCBO là gì? Cả hai đều có chức năng bảo vệ giống nhau (chống giật, quá tải, ngắn mạch). Tuy nhiên, dòng Slim RCBO (mã EZ9D33) được thiết kế mỏng chỉ bằng một nửa loại thường, cực kỳ hữu ích khi tủ điện của bạn đã hết chỗ trống hoặc muốn thu nhỏ kích thước tủ cho thẩm mỹ.
2. Tại sao Aptomat chống giật EZ9 của tôi hay bị nhảy vào ban đêm hoặc khi trời mưa? Hiện tượng này thường do hệ thống dây dẫn âm tường của bạn bị ẩm hoặc thiết bị điện (như đèn sân vườn) bị rò điện ra vỏ do độ ẩm cao. Schneider EZ9 rất nhạy, nó phát hiện dòng rò dù nhỏ nhất để bảo vệ bạn. Hãy kiểm tra lại các mối nối ngoài trời hoặc các khu vực ẩm ướt.
3. Tôi có thể lắp nguồn vào từ phía dưới Aptomat Schneider EZ9 không? Schneider Electric khuyến cáo nên đấu nguồn từ phía trên để đảm bảo đúng nguyên lý vận hành và an toàn tối đa cho thiết bị. Việc đấu ngược nguồn có thể làm giảm tuổi thọ hoặc khiến cơ cấu bảo vệ hoạt động không chính xác trong một số trường hợp.
4. RCCB EZ9 có bảo vệ được khi chập điện (ngắn mạch) không? Không. RCCB chỉ bảo vệ dòng rò (chống giật). Nếu bạn sử dụng RCCB, bạn bắt buộc phải lắp thêm một MCB phía trước hoặc phía sau nó để bảo vệ hệ thống khỏi chập điện và quá tải. Nếu muốn một thiết bị bảo vệ toàn diện, hãy chọn RCBO.
5. Tham gia CLB Thợ điện Schneider có lợi ích gì khi lắp đặt dòng EZ9? Khi tham gia CLB Thợ điện Schneider Electric, thợ điện sẽ được đào tạo kỹ thuật lắp đặt bài bản theo tiêu chuẩn quốc tế, tích lũy điểm thưởng từ việc lắp sản phẩm chính hãng để đổi quà tặng giá trị và cập nhật nhanh nhất các dòng sản phẩm mới.
