Đấu công tắc trung gian là cách để bạn điều khiển một bóng đèn hoặc thiết bị điện từ ba điểm khác nhau. Hệ thống này thường bao gồm hai công tắc hai chiều (công tắc 3 cực) và một công tắc trung gian. Dưới đây là hướng dẫn đấu công tắc trung gian
Công tắc trung gian là gì?
Là một loại công tắc điện được sử dụng trong hệ thống điều khiển ánh sáng từ nhiều vị trí khác nhau. Nó cho phép bạn bật hoặc tắt một thiết bị điện (như bóng đèn) từ ba vị trí trở lên, tạo sự linh hoạt và tiện lợi trong việc điều khiển ánh sáng trong không gian rộng hoặc nhiều ngõ vào.

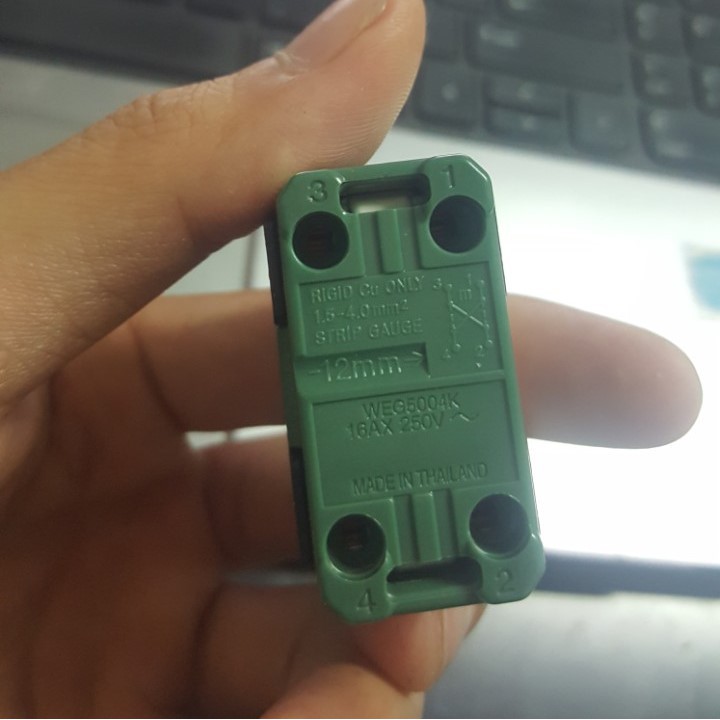

công tắc trung gian
Cách hoạt động của công tắc trung gian
Trong hệ thống điều khiển ánh sáng từ nhiều vị trí, thường sẽ có các loại công tắc sau:
- Công tắc hai chiều (Công tắc 3 cực): Thường được sử dụng ở hai đầu của mạch để điều khiển bật/tắt thiết bị điện.
- Công tắc trung gian: Được nối giữa các công tắc hai chiều, giúp chuyển mạch giữa các đường dây để cho phép điều khiển từ nhiều điểm.
Ví dụ:
- Trong một hành lang dài, bạn có thể bật/tắt đèn từ cả hai đầu hành lang bằng cách sử dụng hai công tắc hai chiều và một hoặc nhiều công tắc trung gian ở các điểm giữa.
Ưu điểm của công tắc trung gian
- Tiện lợi: Cho phép điều khiển thiết bị điện từ nhiều vị trí khác nhau mà không cần di chuyển đến một vị trí cụ thể.
- Linh hoạt: Thích hợp cho các không gian rộng, hành lang dài, phòng lớn hoặc khu vực có nhiều ngõ vào.
- An toàn: Giảm nguy cơ va chạm khi điều khiển thiết bị điện từ nhiều vị trí.
Ứng dụng phổ biến
- Phòng khách có nhiều cửa ra vào: Cho phép điều khiển ánh sáng từ cả hai cửa chính và phụ.
- Hành lang, cầu thang: Bật/tắt đèn từ nhiều điểm khác nhau để tiện di chuyển.
- Khu vực làm việc mở: Điều khiển ánh sáng từ nhiều bàn làm việc hoặc khu vực khác nhau.
Cách đấu công tắc trung gian
Vật liệu cần chuẩn bị:
- Hai công tắc hai chiều (công tắc 3 cực)
- Một công tắc trung gian
- Dây điện
Sơ đồ mạch điện:
- Công tắc hai chiều thứ nhất có hai cực vào, một cực ra nối với dây điện.
- Công tắc hai chiều thứ hai cũng tương tự như công tắc thứ nhất.
- Công tắc trung gian sẽ được đấu vào giữa hai công tắc hai chiều này để chuyển mạch.
Sơ đồ đấu công tắc trung gian
Các bước đấu:
- Kết nối từ nguồn điện đến bóng đèn:
- Dây "nóng" (phase) từ nguồn điện sẽ được đấu vào một đầu của công tắc hai chiều thứ nhất (cực L).
- Dây "mát" (neutral) từ nguồn điện sẽ nối trực tiếp vào bóng đèn.
- Kết nối giữa các công tắc:
- Từ hai cực ra của công tắc hai chiều thứ nhất (cực 1 và cực 2), bạn nối chúng với hai cực vào của công tắc .
- Hai cực ra của công tắc trung gian lại nối với hai cực vào của công tắc hai chiều thứ hai.
- Kết nối từ công tắc hai chiều thứ hai đến bóng đèn:
- Từ cực L của công tắc hai chiều thứ hai, bạn nối dây đến đầu còn lại của bóng đèn.
