Cách lắp và cài đặt Timer 24h Hager cho đèn, quạt, máy bơm chi tiết

Timer 24h Hager (còn gọi là công tắc thời gian Hager) là thiết bị điện thông minh giúp tự động bật/tắt đèn, quạt, máy bơm theo thời gian cài đặt. Sản phẩm nổi bật với độ chính xác cao, nguồn dự trữ (reserve) lên đến 200 giờ, dễ lắp trên thanh ray DIN và phù hợp cho nhà ở, chung cư, nhà xưởng.

Trong bài viết này, Thiết Bị Điện Kỳ Anh sẽ hướng dẫn cách lắp đặt và cài đặt Timer 24h Hager chi tiết, an toàn, kèm ví dụ thực tế cho đèn chiếu sáng, quạt thông gió và máy bơm nước.

1. Timer 24h Hager là gì? Ứng dụng phổ biến

Timer Hager thuộc dòng cơ (analog) hoặc điện tử, phổ biến nhất tại Việt Nam là các model:

• EH711 / EH010 / EH011: Timer 24h, 1 kênh, 16A.
• EH771: Có nguồn dự trữ 200 giờ.
• EH111: Phiên bản nâng cao.

Ứng dụng thực tế:

• Bật/tắt đèn sân vườn, hành lang theo giờ cố định.
• Điều khiển quạt thông gió nhà bếp, nhà vệ sinh.
• Tự động chạy máy bơm nước theo lịch (tiết kiệm điện).

Ưu điểm của Timer Hager:

• Thương hiệu Pháp, chất lượng cao.
• Dễ cài đặt bằng tay (không cần lập trình phức tạp).
• Tiêu thụ điện rất thấp (~0.5VA).
• Lắp trên thanh ray 35mm tiêu chuẩn.

Xem thêm: Timer 24h Hager chính hãng – Bảng giá mới nhất

2. Chuẩn bị trước khi lắp đặt

• Timer 24h Hager (kiểm tra model và tình trạng).
• Tủ điện hoặc hộp âm tường + thanh ray DIN 35mm.
• Dây điện: 1.5mm² – 2.5mm² (phase, neutral, load).
• Aptomat bảo vệ (MCB Hager 16A hoặc 20A khuyến nghị).
• Tua vít, kìm cắt, bút thử điện.
• An toàn quan trọng: Ngắt nguồn điện tổng trước khi làm việc.

Lưu ý: Timer Hager chỉ chịu tải tối đa 16A (khoảng 3500W) ở chế độ AC1. Với máy bơm công suất lớn (>2000W), nên kết hợp contactor (khởi động từ) để tránh hỏng timer.

3. Hướng dẫn lắp đặt Timer 24h Hager (từng bước)

Timer Hager lắp trên thanh ray DIN, thường đặt trong tủ điện.

Bước 1: Ngắt nguồn điện tổng và kiểm tra aptomat.

Bước 2: Gắn Timer lên thanh ray 35mm (có chốt khóa hai bên).

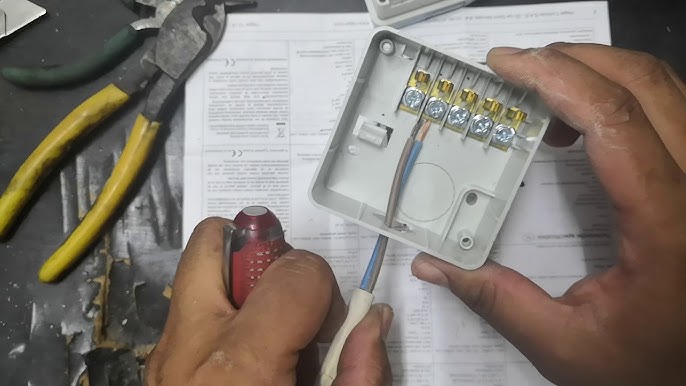

Bước 3: Đấu nối dây điện (tham khảo sơ đồ phổ biến cho model EH711 / EH010):

• Terminal 1 (L): Nối dây Phase (L) từ aptomat vào.
• Terminal 2 (N): Nối dây Neutral (N).
• Terminal 3 & 4 (Load): Nối ra tải (đèn/quạt/máy bơm).
  • 3 là tiếp điểm thường đóng (COM).
  • 4 là tiếp điểm NO (Normally Open).

Sơ đồ đấu nối cơ bản (1 kênh):

• Phase vào chân nguồn → Timer điều khiển → Load (đèn/quạt/máy bơm) → Neutral chung.

Với máy bơm lớn: Sử dụng timer điều khiển coil của contactor, contactor chịu tải chính.

Bước 4: Kiểm tra lại đấu nối, đóng aptomat và kiểm tra nguồn.

Bước 5: Đặt nút chọn chế độ về vị trí AUTO (tự động theo timer).

4. Cách cài đặt thời gian trên Timer 24h Hager

Hầu hết model Hager dùng cơ cấu núm xoay và chốt (tabs) 15 phút/lần.

Bước 1: Mở nắp trong suốt phía trước.

Bước 2: Xoay núm lớn (dial 1-24) theo chiều kim đồng hồ để khớp với giờ hiện tại (có mũi tên chỉ hướng quay).

Bước 3: Cài đặt thời gian bật/tắt:

• Đẩy chốt (tab) vào trong: Thời gian BẬT (ON).
• Để chốt ra ngoài: Thời gian TẮT (OFF).
• Mỗi chốt đại diện cho 15 phút.

Ví dụ thực tế:

• Đèn sân vườn bật từ 18h00 đến 23h00 → Đẩy chốt từ vị trí 18 đến 23 vào trong.
• Máy bơm nước chạy từ 5h00 – 6h00 và 20h00 – 21h00 → Đẩy 2 khoảng thời gian tương ứng.

Bước 4: Đặt nút bypass (nếu có) về vị trí AUTO.

Bước 5: Kiểm tra bằng cách chờ hoặc dùng tay quay thử dial.

Video hướng hẫn Lắp đặt

5. Ví dụ ứng dụng cụ thể

• Đèn chiếu sáng: Bật lúc hoàng hôn, tắt lúc nửa đêm.
• Quạt thông gió: Chạy 30 phút mỗi giờ trong nhà tắm hoặc bếp.
• Máy bơm nước: Bơm đầy bồn lúc nửa đêm (giá điện rẻ) và sáng sớm.

6. Lỗi thường gặp và cách khắc phục

• Timer không quay: Kiểm tra nguồn điện, thay nếu hết reserve.
• Sai giờ: Xoay núm chỉnh lại thời gian hiện tại.
• Không bật/tắt: Kiểm tra chốt tabs, đấu nối sai, hoặc tải vượt quá 16A.
• Hay nhảy aptomat: Giảm tải hoặc dùng contactor.

Mẹo: Sau khi mất điện dài, timer có reserve 200 giờ (model EH711/EH771) sẽ giữ giờ khá chính xác.

7. Lời khuyên an toàn và bảo trì

• Chỉ người có chuyên môn điện mới lắp đặt.
• Kết hợp với aptomat chống giật Hager để tăng an toàn.
• Kiểm tra timer 6 tháng/lần.
• Mua hàng chính hãng để được bảo hành 12-24 tháng.
